產品簡介

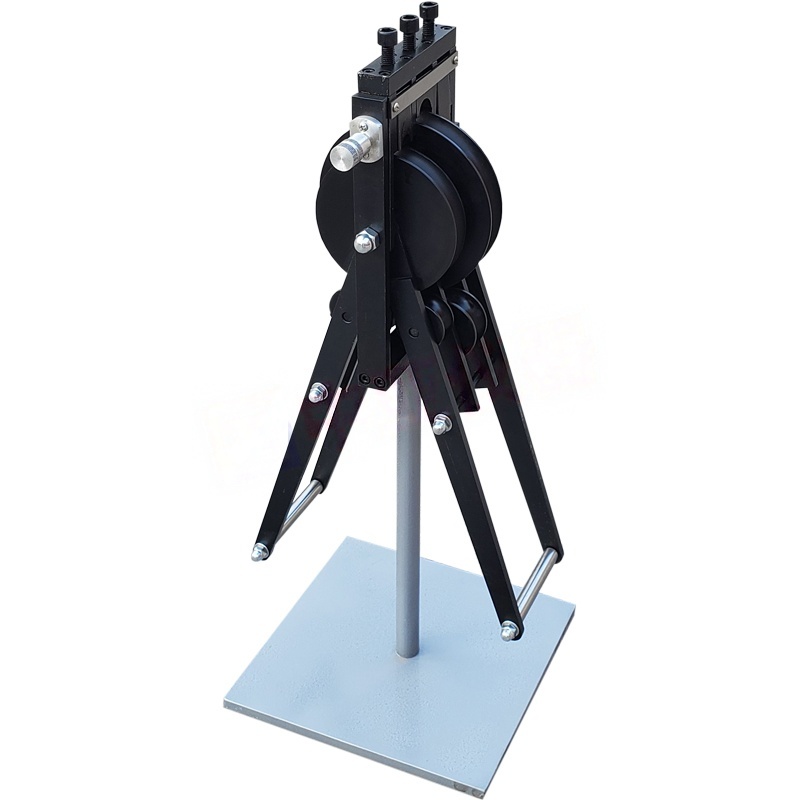

電工套管彎曲試驗機適用于絕緣電工套管等材料的彎曲試驗，彎曲的總角度為180°，試驗后，觀察試樣有無裂痕。符合GB/T14823.2《電氣安裝用導管 特殊要求一剛性絕緣材料平導管》、JG/T3050《建筑用絕緣電工套管及配件》及ZBG33008《聚氯乙稀塑料波紋電線管》等要求。

本試驗機能在一臺設備上測試標準規定的三種導管，不需要更換成形模及彎曲型輥。

產品參數

試樣導管直徑:16、20、25mm

成形模槽底半徑:48、60、75mm

彎曲型輥中心軌跡半徑:84、105、131.25mm

成形模及彎曲型輥槽半徑:8.1、10.1、12.6mm

彎曲型輥槽底直徑:24、30、37.5mm

外形尺寸:350x320x850mm

重量:≈37kg

使用說明

1、將試驗機放置平穩，表面擦拭干凈

2、試驗前，先將彎曲輔助件插入每個試樣中，彎曲輔助件可以是由無毛刺的，直徑為1-2MM的鋼絲所繞成的密圈彈簧（彈簧的外徑比所規定的導管最小內徑小0.7-1mm）。或采用生產廠所推薦的彎曲輔助件。

3、將試驗機兩邊的手柄抬起，根據不同直徑的試樣，選擇相應的成形模(輪)，將試樣插入成形模和彎曲型輥(輪)之間，轉動夾緊手柄，用夾緊裝置輕輕夾在成形模的槽中。4、將試樣兩邊的手柄緩緩壓下，使試樣彎曲的總角度約為180°，以至在放開型輥時，試樣所彎曲到90°角，在90°角這一位置上，應在不損壞試樣及彎曲輔助件的情況下。5、試驗后，觀察試樣有無裂痕。

6、如試樣不易取出，可撥出定位銷，將夾緊裝置轉動一定角度后，取出試樣。

7、試驗結束后，將試驗機擦拭干凈，放在干燥處保存。
